Qt 信号槽的工作原理（一）

原文链接 https://woboq.com/blog/how-qt-signals-slots-work.html Olivier Goffart 于 2012年12月02日

Qt 因其 信号槽机制 而闻名。但它们究竟是如何工作的呢？ 在这篇博客文章中，我们将深入探索 QObject 和 QMetaObject 的内部实现，看看 signals 和 slots 在底层是如何运作的。

在本文中，我会展示 Qt5 的部分代码，有时为了排版和简洁性进行了适当修改。

Signals 和 Slots

首先，我们回顾一下 signals 和 slots 的基本用法，来看一个官方示例。

头文件如下：

1
class Counter : public QObject
2
{
3
    Q_OBJECT
4
    int m_value;
5
public:
6
    int value() const { return m_value; }
7
public slots:
8
    void setValue(int value);
9
signals:
10
    void valueChanged(int newValue);
11
};

在 .cpp 文件中，我们实现 setValue()：

xxxxxxxxxx
7
1
void Counter::setValue(int value)
2
{
3
    if (value != m_value) {
4
        m_value = value;
5
        emit valueChanged(value);
6
    }
7
}

然后可以这样使用 Counter 对象：

​x
1
Counter a, b;
2
QObject::connect(&a, SIGNAL(valueChanged(int)),
3
                 &b, SLOT(setValue(int)));
4

5
a.setValue(12);  // a.value() == 12, b.value() == 12

这是 Qt 自 1992 年诞生以来几乎没有变化的原始语法。

尽管 API 基本没变，但其底层实现经历了多次演进：增加了新特性，也在内部发生了大量变化。 其实并没有任何魔法，本文将向你展示它究竟是如何实现的。

MOC：元对象编译器（Meta Object Compiler）

Qt 的 signals/slots 以及属性系统，建立在运行时自省（introspection）能力之上。

所谓自省，就是能够在运行时：

• 列出对象的方法和属性

• 获取参数类型、返回值等信息

如果没有这套机制，QtScript 和 QML 几乎不可能实现。

然而，C++ 本身并不支持自省，因此 Qt 提供了一个工具来弥补这一点：MOC。

它会解析头文件，并生成一个额外的 moc_xxx.cpp 文件，与项目其余部分一起编译。 这个生成的文件包含了运行时自省所需的全部信息。

Qt 有时会因为引入代码生成器而受到语言纯粹主义者的批评。对此，Qt 在官方文档中这么说：

https://thinkinginqt.com/20251226_why-moc/20251226_why-moc.html

代码生成器没有任何问题，MOC 是一个非常有用的工具。

魔法宏（Magic Macros）

下面这些都不是 C++ 的关键字

• signals

• slots

• Q_OBJECT

• emit

• SIGNAL

• SLOT

这些被称为 Qt 对 C++ 的扩展，实际上它们都是宏，定义在 qobjectdefs.h 中。

signals 和 slots 宏

xxxxxxxxxx
2
1
#define signals public
2
#define slots /* nothing */

译者注：

Qt5 中 define signals Q_SIGNALS 定义在 qobjectdefs.h

Qt6 中 define signals Q_SIGNALS 定义在 qtmetamacros.h

没错，signals 和 slots 本质上只是普通函数，编译器会像对待普通函数一样处理它们。

这些宏存在的真正意义是：让 MOC 能识别它们。

Q_OBJECT 宏

xxxxxxxxxx
9
1
#define Q_OBJECT \
2
public: \
3
    static const QMetaObject staticMetaObject; \
4
    virtual const QMetaObject *metaObject() const; \
5
    virtual void *qt_metacast(const char *); \
6
    virtual int qt_metacall(QMetaObject::Call, int, void **); \
7
    QT_TR_FUNCTIONS \
8
private: \
9
    Q_DECL_HIDDEN static void qt_static_metacall(QObject *, QMetaObject::Call, int, void **);

Q_OBJECT 定义了一系列函数以及一个静态的 QMetaObject。 这些函数全部由 MOC 生成。

emit 宏

xxxxxxxxxx
1
1
#define emit /* nothing */

emit 是一个 空宏，MOC 甚至不会解析它。

换句话说：

emit 完全可以不写，仅用于提高代码可读性。

SIGNAL / SLOT 宏

xxxxxxxxxx
9
1
Q_CORE_EXPORT const char *qFlagLocation(const char *method);
2
#ifndef QT_NO_DEBUG
3
# define QLOCATION "\0" __FILE__ ":" QTOSTRING(__LINE__)
4
# define SLOT(a)     qFlagLocation("1"#a QLOCATION)
5
# define SIGNAL(a)   qFlagLocation("2"#a QLOCATION)
6
#else
7
# define SLOT(a)     "1"#a
8
# define SIGNAL(a)   "2"#a
9
#endif

这些宏只是：

• 把参数转换成字符串

• 在前面加上标识符（1 或 2）

在 Debug 模式下，还会附加文件和行号，用于在连接失败时输出更友好的警告信息。

为了知道哪些字符串包含行号信息，我们使用 qFlagLocation 函数，该函数会在一个 table 中注册该字符串的地址，并记录两项信息。

MOC 生成的代码

QMetaObject

下面我们来看 Qt5 中 MOC 生成的部分代码。

xxxxxxxxxx
8
1
const QMetaObject Counter::staticMetaObject = {
2
    { &QObject::staticMetaObject, qt_meta_stringdata_Counter.data,
3
      qt_meta_data_Counter,  qt_static_metacall, Q_NULLPTR, Q_NULLPTR}
4
};
5
const QMetaObject *Counter::metaObject() const
6
{
7
    return QObject::d_ptr->metaObject ? QObject::d_ptr->dynamicMetaObject() : &staticMetaObject;
8
}

这里可以看到 Counter::metaObject() 和 Counter::staticMetaObject 的实现，它们都在 Q_OBJECT 宏中声明。

• QObject::d_ptr->metaObject 主要用于 动态元对象（如 QML 对象）

• 一般情况，metaObject() 直接返回 staticMetaObject

xxxxxxxxxx
15
1
struct QMetaObject
2
{
3
    /* ... Skiped all the public functions ... */
4
    enum Call { InvokeMetaMethod, ReadProperty, WriteProperty, /*...*/ };
5

6
    struct { // private data
7
        const QMetaObject *superdata;
8
        const QByteArrayData *stringdata;
9
        const uint *data;
10
        typedef void (*StaticMetacallFunction)(QObject *, QMetaObject::Call, int, void **);
11
        StaticMetacallFunction static_metacall;
12
        const QMetaObject **relatedMetaObjects;
13
        void *extradata; //reserved for future use
14
    } d;
15
};

这里使用 d 是为了表示“私有数据”，但它并未真正设为 private，以便：

• 保持其为普通数据结构（POD）

• 支持静态初始化

QMetaObject 使用父对象的元对象（在这里是 QObject::staticMetaObject）作为 superdata 进行初始化。

stringdata 和 data 使用了一些数据进行初始化，这些数据将在本文后面进行说明。

static_metacall 是一个函数指针，被初始化为 Counter::qt_static_metacall。

自省表（Introspection Tables）

下面是 QMetaObject 的整型数据

xxxxxxxxxx
27
1
static const uint qt_meta_data_Counter[] = {
2

3
 // content:
4
       7,       // revision
5
       0,       // classname
6
       0,    0, // classinfo
7
       2,   14, // methods
8
       0,    0, // properties
9
       0,    0, // enums/sets
10
       0,    0, // constructors
11
       0,       // flags
12
       1,       // signalCount
13

14
 // signals: name, argc, parameters, tag, flags
15
       1,    1,   24,    2, 0x06 /* Public */,
16

17
 // slots: name, argc, parameters, tag, flags
18
       4,    1,   27,    2, 0x0a /* Public */,
19

20
 // signals: parameters
21
    QMetaType::Void, QMetaType::Int,    3,
22

23
 // slots: parameters
24
    QMetaType::Void, QMetaType::Int,    5,
25

26
       0        // eod
27
};

• 前 13 个整数是 头部信息

• 若某项有两列：第一列是数量，第二列是数据在数组中的起始索引

• 方法描述由 5 个整数组成：

  • 名称（字符串表索引）

  • 参数数量

  • 参数描述起始索引

  • tag

  • flags

我们暂时忽略 tag 和 flags。对于每个函数，moc 还会将每个参数的返回类型、类型和索引保存到名称中。

字符串表（String Table）

xxxxxxxxxx
22
1
struct qt_meta_stringdata_Counter_t {
2
    QByteArrayData data[6];
3
    char stringdata0[46];
4
};
5
#define QT_MOC_LITERAL(idx, ofs, len) \
6
    Q_STATIC_BYTE_ARRAY_DATA_HEADER_INITIALIZER_WITH_OFFSET(len, \
7
    qptrdiff(offsetof(qt_meta_stringdata_Counter_t, stringdata0) + ofs \
8
        - idx * sizeof(QByteArrayData)) \
9
    )
10
static const qt_meta_stringdata_Counter_t qt_meta_stringdata_Counter = {
11
    {
12
QT_MOC_LITERAL(0, 0, 7), // "Counter"
13
QT_MOC_LITERAL(1, 8, 12), // "valueChanged"
14
QT_MOC_LITERAL(2, 21, 0), // ""
15
QT_MOC_LITERAL(3, 22, 8), // "newValue"
16
QT_MOC_LITERAL(4, 31, 8), // "setValue"
17
QT_MOC_LITERAL(5, 40, 5) // "value"
18
    },
19
    "Counter\0valueChanged\0\0newValue\0setValue\0"
20
    "value"
21
};
22
#undef QT_MOC_LITERAL

这是一个静态的 QByteArray 数组，QT_MOC_LITERAL 宏创建一个静态 QByteArray，该对象引用下面字符串中的特定索引位置。

Signals

MOC 生成的 signal 本质上是普通函数，它们只是创建一个指向参数的指针数组，然后将该数组传递给 QMetaObject::activate 函数。

数组的第一个元素是返回值。在我们的示例中，返回值是 void，因此第一个元素为 0。

传递给 activate 函数的第三个参数是信号索引（在本例中为 0）。

xxxxxxxxxx
5
1
void Counter::valueChanged(int _t1)
2
{
3
    void *_a[] = { Q_NULLPTR, const_cast<void*>(reinterpret_cast<const void*>(&_t1)) };
4
    QMetaObject::activate(this, &staticMetaObject, 0, _a);
5
}

调用 Slot

Slot 可以通过 qt_static_metacall 函数使用索引来调用：

xxxxxxxxxx
11
1
void Counter::qt_static_metacall(QObject *_o, QMetaObject::Call _c, int _id, void **_a)
2
{
3
    if (_c == QMetaObject::InvokeMetaMethod) {
4
        Q_ASSERT(staticMetaObject.cast(_o));
5
        Counter *_t = static_cast<Counter *>(_o);
6
        Q_UNUSED(_t)
7
        switch (_id) {
8
        case 0: _t->valueChanged((*reinterpret_cast< int(*)>(_a[1]))); break;
9
        case 1: _t->setValue((*reinterpret_cast< int(*)>(_a[1]))); break;
10
        default: ;
11
        }

关于索引的一点说明

Qt 内部存在 三种索引概念：

1. 相对索引（relative index）

   • 在单个类中，从 0 开始

   • 顺序：signals → slots → methods

2. 绝对索引（absolute index）

   • 包含父类的方法

   • 对外 API 使用（如 QMetaObject::indexOfSignal、QMetaObject::indexOfSlot、QMetaObject::indexOfMethod）

3. 内部 signal index

   • 仅包含 signal

   • 用于优化存储（Qt 4.6 引入）

在使用 Qt 进行开发时，你通常 只需要了解绝对方法索引 即可。

但在阅读和分析 Qt 的 QObject 源码时，必须清楚这三种索引之间的区别。

连接是如何建立的

QObject::connect() 时，Qt 会：

1. 在元对象的字符串表中查找 signal 和 slot

2. 得到它们的索引

3. 创建一个 QObjectPrivate::Connection

4. 加入内部的链表

每个连接需要存储哪些信息？我们需要一种方法，能够 快速访问某个信号索引对应的连接。

由于同一个信号可能连接到多个槽，因此我们需要为 每个信号维护一个已连接槽的列表。

每条连接必须包含 接收者对象（receiver object）以及槽的索引。

我们还希望当接收者被销毁时，这些连接能够自动销毁，所以每个接收者对象也需要知道 谁连接到了它，以便它能清理这些连接。

下面是 qobject_p.h 中定义的 QObjectPrivate::Connection：

xxxxxxxxxx
34
1
struct QObjectPrivate::Connection
2
{
3
    QObject *sender;
4
    QObject *receiver;
5
    union {
6
        StaticMetaCallFunction callFunction;
7
        QtPrivate::QSlotObjectBase *slotObj;
8
    };
9
    // The next pointer for the singly-linked ConnectionList
10
    Connection *nextConnectionList;
11
    //senders linked list
12
    Connection *next;
13
    Connection **prev;
14
    QAtomicPointer<const int> argumentTypes;
15
    QAtomicInt ref_;
16
    ushort method_offset;
17
    ushort method_relative;
18
    uint signal_index : 27; // In signal range (see QObjectPrivate::signalIndex())
19
    ushort connectionType : 3; // 0 == auto, 1 == direct, 2 == queued, 4 == blocking
20
    ushort isSlotObject : 1;
21
    ushort ownArgumentTypes : 1;
22
    Connection() : nextConnectionList(0), ref_(2), ownArgumentTypes(true) {
23
        //ref_ is 2 for the use in the internal lists, and for the use in QMetaObject::Connection
24
    }
25
    ~Connection();
26
    int method() const { return method_offset + method_relative; }
27
    void ref() { ref_.ref(); }
28
    void deref() {
29
        if (!ref_.deref()) {
30
            Q_ASSERT(!receiver);
31
            delete this;
32
        }
33
    }
34
};

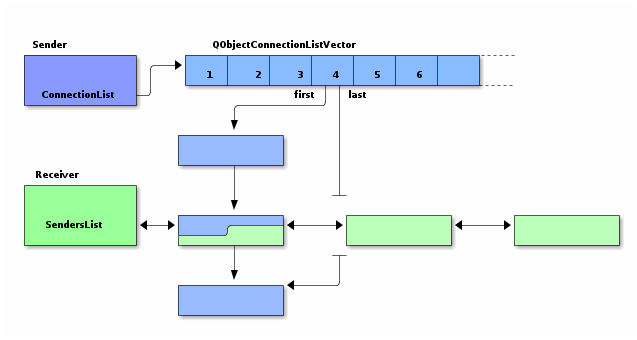

然后，每个对象都会有一个 连接向量（connection vector）：它是一个向量，用来把所有信号关联到一个 QObjectPrivate::Connection 的 链表（linked list）。

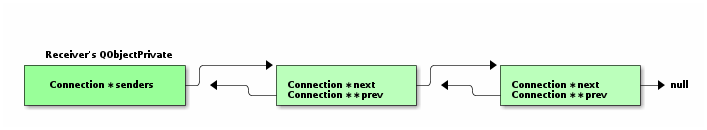

每个对象还有一个反向连接列表（reversed list），用于在对象销毁时自动删除连接：这是一个双向链表，记录“该对象连接到了哪些地方/被哪些连接引用”。

之所以使用链表，是因为链表可以 快速地插入和删除 节点。它们通过在 QObjectPrivate::Connection 内部保存指向前后节点的指针来实现。

注意：senderList 的 prev 指针是一个指向指针的指针（Connection prev），原因是它并不是直接指向前一个节点，而是指向“前一个节点里 next 指针本身”。这个指针只在销毁连接时使用，而不是用于反向遍历。这样做可以避免对链表第一个元素做特殊处理。

信号发射（Signal Emission）

当调用 signal 时，会进入 QMetaObject::activate

以下是其实现的注释版本，来自 qobject.cpp

xxxxxxxxxx
97
1
void QMetaObject::activate(QObject *sender, const QMetaObject *m, int local_signal_index, void **argv)
2
{
3
    activate(sender, QMetaObjectPrivate::signalOffset(m), local_signal_index, argv);
4
    /* 这里我们只是转发到下面的函数。
5
     * 传递的是元对象的 signal offset，而不是 QMetaObject 本身。
6
     * 之所以拆分成两个函数，是因为 QML 内部会直接调用后一个函数。
7
     */
8
}
9

10
void QMetaObject::activate(QObject *sender, int signalOffset, int local_signal_index, void **argv)
11
{
12
    int signal_index = signalOffset + local_signal_index;
13

14
    /* 首先我们会快速检查一个 64 位的位掩码。
15
     * 如果它为 0，说明这个信号没有任何连接，
16
     * 我们可以直接返回。
17
     * 这意味着：发射一个没有连接任何槽的信号是非常快的。
18
     */
19
    if (!sender->d_func()->isSignalConnected(signal_index))
20
        return; // 没有连接到该信号的槽，也没有 spy（信号监视器）
21

22
    /* …… 这里省略了一些调试代码、QML 钩子以及健全性检查 …… */
23

24
    /* 我们在这里加锁一个互斥量，因为对 connectionLists 的所有操作都是线程安全的 */
25
    QMutexLocker locker(signalSlotLock(sender));
26

27
    /* 获取该信号对应的 ConnectionList。
28
     * 这里我做了一些简化，真实代码中还会对列表做引用计数和健全性检查。
29
     */
30
    QObjectConnectionListVector *connectionLists = sender->d_func()->connectionLists;
31
    const QObjectPrivate::ConnectionList *list =
32
        &connectionLists->at(signal_index);
33

34
    QObjectPrivate::Connection *c = list->first;
35
    if (!c) continue;
36

37
    // 这里需要与 last 进行比较，
38
    // 以确保在信号发射过程中新增的连接
39
    // 不会在本次信号发射中被调用
40
    QObjectPrivate::Connection *last = list->last;
41

42
    /* 现在开始遍历，对每一个已连接的槽进行处理 */
43
    do {
44
        if (!c->receiver)
45
            continue;
46

47
        QObject * const receiver = c->receiver;
48
        const bool receiverInSameThread =
49
            QThread::currentThreadId() == receiver->d_func()->threadData->threadId;
50

51
        // 判断该连接是应该立即调用，
52
        // 还是应该放入事件队列中
53
        if ((c->connectionType == Qt::AutoConnection && !receiverInSameThread)
54
            || (c->connectionType == Qt::QueuedConnection)) {
55
            /* 基本上是复制参数并投递一个事件 */
56
            queued_activate(sender, signal_index, c, argv);
57
            continue;
58
        } else if (c->connectionType == Qt::BlockingQueuedConnection) {
59
            /* …… 此处省略 …… */
60
            continue;
61
        }
62

63
        /* 辅助结构体，用于设置 sender()，
64
         * 并在作用域结束时自动恢复
65
         */
66
        QConnectionSenderSwitcher sw;
67
        if (receiverInSameThread)
68
            sw.switchSender(receiver, sender, signal_index);
69

70
        const QObjectPrivate::StaticMetaCallFunction callFunction = c->callFunction;
71
        const int method_relative = c->method_relative;
72
        if (c->isSlotObject) {
73
            /* …… 此处省略……
74
             * Qt5 风格：连接到函数对象（function pointer / functor）
75
             */
76
        } else if (callFunction
77
                   && c->method_offset <= receiver->metaObject()->methodOffset()) {
78
            /* 如果存在 callFunction（即 moc 生成的 qt_static_metacall 函数指针），
79
             * 我们就调用它。
80
             * 同时还需要检查保存的 methodOffset 是否仍然有效
81
             * （因为有可能是在析构函数中被调用）。
82
             */
83
            locker.unlock(); // 调用用户代码时不能持有锁
84
            callFunction(receiver, QMetaObject::InvokeMetaMethod, method_relative, argv);
85
            locker.relock();
86
        } else {
87
            /* 动态对象的兜底处理方式 */
88
            const int method = method_relative + c->method_offset;
89
            locker.unlock();
90
            metacall(receiver, QMetaObject::InvokeMetaMethod, method, argv);
91
            locker.relock();
92
        }
93

94
        // 检查对象是否在槽函数中被删除
95
        if (connectionLists->orphaned) break;
96
    } while (c != last && (c = c->nextConnectionList) != 0);
97
}

总结

我们已经看到：

• signals / slots 的真实本质

• MOC 如何生成元对象信息

• 连接是如何建立的

• 信号是如何被高效地触发并分发的

本文尚未涉及 Qt5 新语法（函数指针 / lambda 连接）的实现细节，这将留到下一篇文章中讨论。
